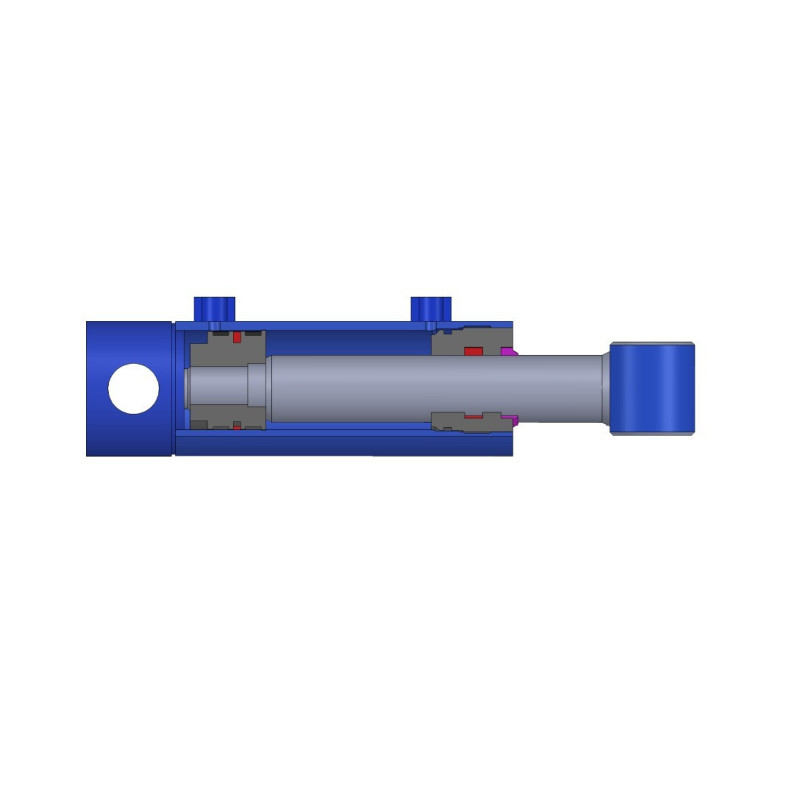

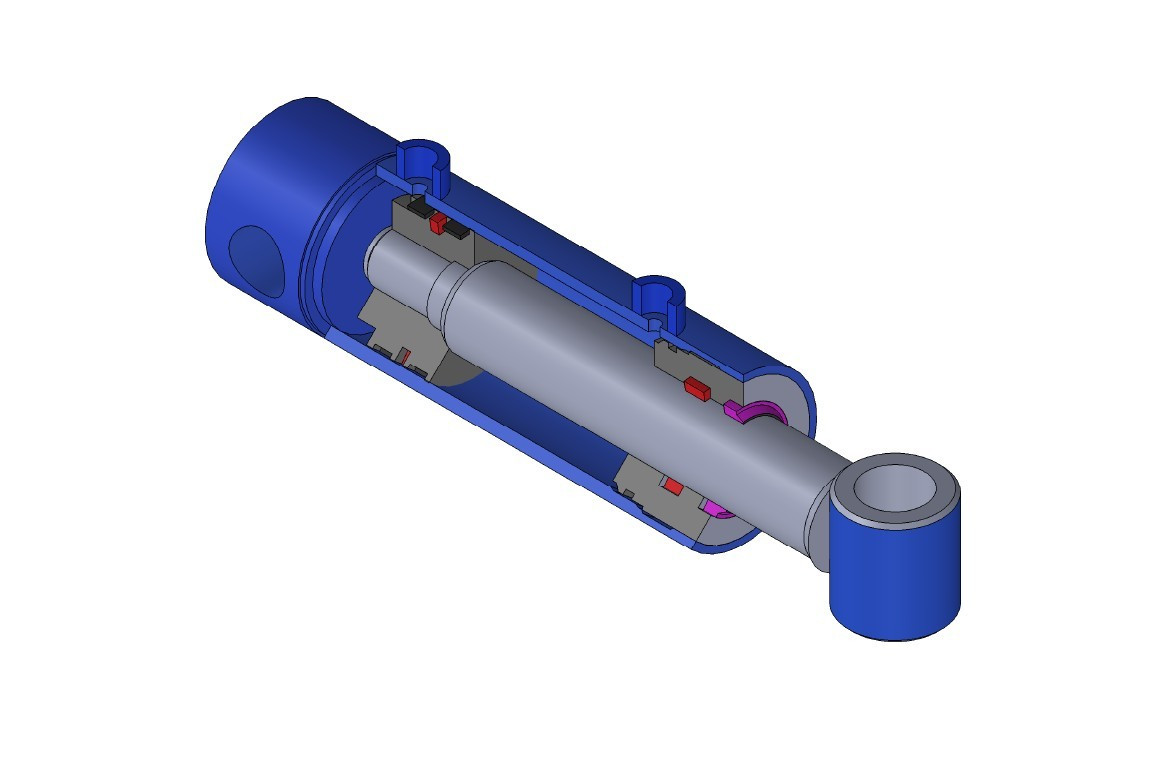

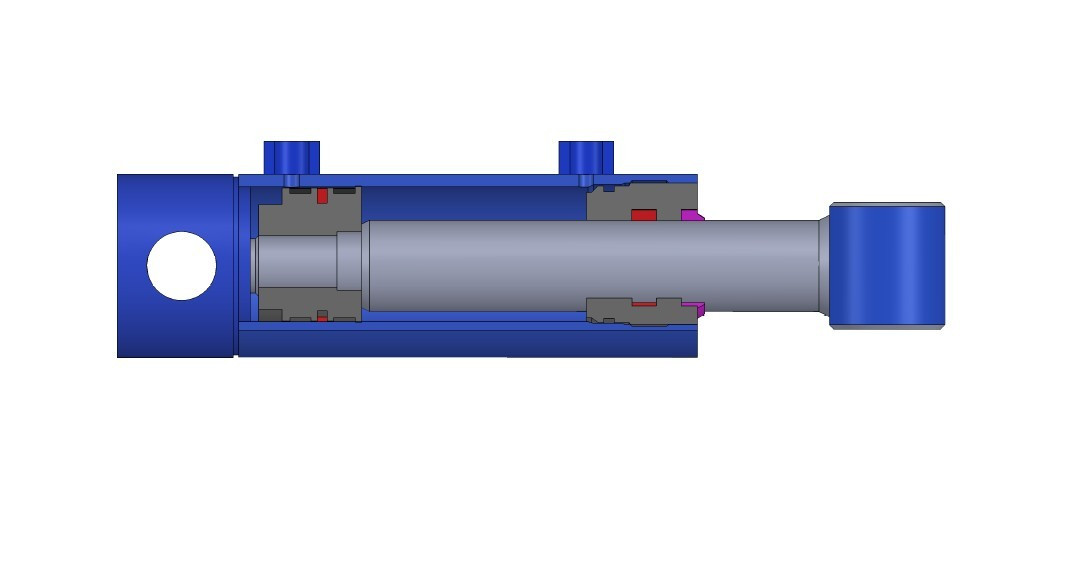

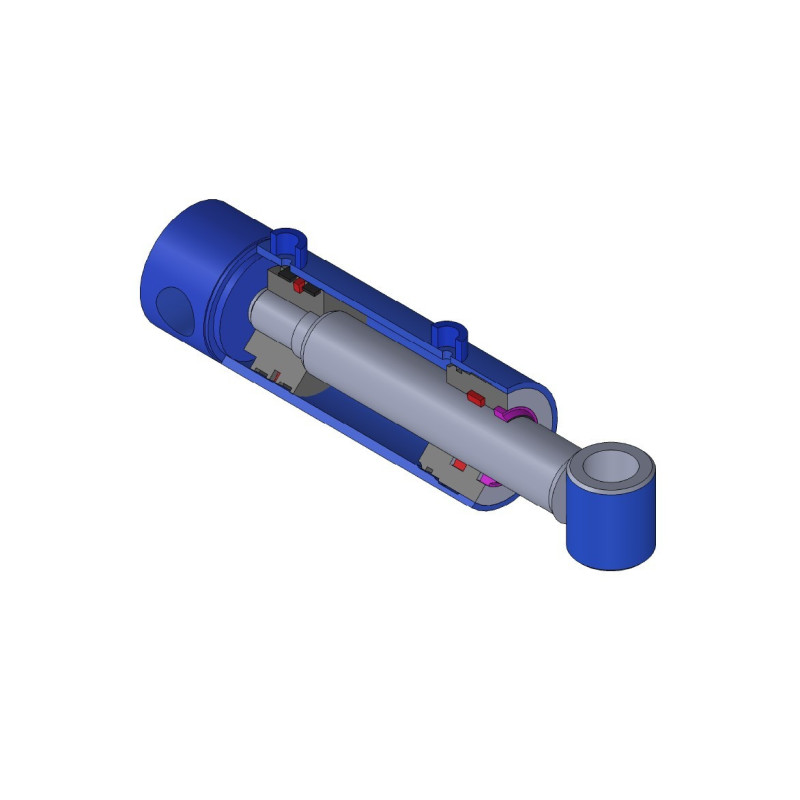

Double Acting Hydraulic Cylinder SERIES 3
Double Acting Standart Hydraulic Cylinder, diameters from 32 mm to 120 mm.
SERIES 3
| Z | M | ||||||||||||||||
| REF. | ØA | ØB | Stroke | E | C | D | F | G | H | I | J | K | L | BSP | Vol. (L) | Seals | Weight (kg) |
| 3-20-5 | 20 | 32 | 50 | 205 | 16 | 16,2 | 35 | 40 | 28 | 30 | 47 | 35 | 9,5 | 1/4 | 0,04 | J70N | 1,7 |
| 3-20-10 | 100 | 255 | 0,08 | 2 | |||||||||||||
| 3-20-15 | 150 | 305 | 0,12 | 2,3 | |||||||||||||
| 3-20-20 | 200 | 355 | 0,16 | 2,6 | |||||||||||||
| 3-20-30 | 300 | 455 | 0,24 | 3,2 | |||||||||||||
| 3-20-40 | 400 | 555 | 0,32 | 3,6 | |||||||||||||
| 3-20-50 | 500 | 655 | 0,4 | 4,2 | |||||||||||||
| 3-20-60 | 600 | 755 | 0,48 | 4,8 | |||||||||||||
| 3-20-70 | 700 | 855 | 0,56 | 5,3 | |||||||||||||
| 3-20-100 | 1000 | 1155 | 0,8 | 7,2 | |||||||||||||
| 3-25-10 | 25 | 40 | 100 | 270 | 17,5 | 20,25 | 40 | 50 | 64,5 | 35 | 37,5 | 40 | 15 | 3/8 | 0,13 | J71N | 2,9 |
| 3-25-15 | 150 | 320 | 0,19 | 3,4 | |||||||||||||
| 3-25-20 | 200 | 370 | 0,25 | 3,8 | |||||||||||||
| 3-25-25 | 250 | 420 | 0,31 | 4,4 | |||||||||||||
| 3-25-30 | 300 | 470 | 0,38 | 4,7 | |||||||||||||
| 3-25-40 | 400 | 570 | 0,5 | 5,7 | |||||||||||||
| 3-25-45 | 450 | 620 | 0,57 | 6,2 | |||||||||||||
| 3-25-50 | 500 | 670 | 0,63 | 6,6 | |||||||||||||
| 3-25-60 | 600 | 770 | 0,75 | 7,6 | |||||||||||||
| 3-25-70 | 700 | 870 | 0,88 | 8,6 | |||||||||||||
| 3-25-80 | 800 | 970 | 1,01 | 9,5 | |||||||||||||
| 3-25-100 | 1000 | 1170 | 1,26 | 11,5 | |||||||||||||
| 3-305-10 | 30 | 50 | 100 | 300 | 22 | 25,25 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8 | 0,2 | J72N | 4,3 |
| 3-305-15 | 150 | 350 | 0,29 | 5,1 | |||||||||||||
| 3-305-20 | 200 | 400 | 0,39 | 5,6 | |||||||||||||
| 3-305-25 | 250 | 450 | 0,49 | 6,3 | |||||||||||||
| 3-305-30 | 300 | 500 | 0,59 | 6,8 | |||||||||||||
| 3-305-35 | 350 | 550 | 0,69 | 7,6 | |||||||||||||
| 3-305-40 | 400 | 600 | 0,79 | 8 | |||||||||||||
| 3-305-50 | 500 | 700 | 0,98 | 9,5 | |||||||||||||
| 3-305-60 | 600 | 800 | 1,18 | 10,5 | |||||||||||||
| 3-305-70 | 700 | 900 | 1,37 | 11,7 | |||||||||||||
| 3-305-80 | 800 | 1000 | 1,57 | 13,1 | |||||||||||||
| 3-305-90 | 900 | 1100 | 1,77 | 14,3 | |||||||||||||
| 3-305-100 | 1000 | 1200 | 1,96 | 15,5 | |||||||||||||
| 3-306-10 | 30 | 60 | 100 | 300 | 22 | 25,25 | 45 | 70 | 83 | 40 | 46 | 45 | 15 | 3/8 | 0,28 | J73N | 5,4 |
| 3-306-15 | 150 | 350 | 0,42 | 6,3 | |||||||||||||
| 3-306-20 | 200 | 400 | 0,57 | 7 | |||||||||||||
| 3-306-25 | 250 | 450 | 0,71 | 7,63 | |||||||||||||
| 3-306-30 | 300 | 500 | 0,85 | 8,1 | |||||||||||||
| 3-306-35 | 350 | 550 | 0,99 | 9,1 | |||||||||||||
| Z | M | ||||||||||||||||
| REF. | ØA | ØB | Stroke | E | C | D | F | G | H | I | J | K | L | BSP | Vol. (L) | Seals | Weight (kg) |
| 3-306-40 | 30 | 60 | 400 | 600 | 22 | 25,25 | 45 | 70 | 83 | 40 | 46 | 45 | 15 | 3/8 | 1,13 | J73N | 9,5 |
| 3-306-50 | 500 | 700 | 1,41 | 10,8 | |||||||||||||
| 3-306-60 | 600 | 800 | 1,7 | 12,2 | |||||||||||||
| 3-306-70 | 700 | 900 | 1,98 | 13,5 | |||||||||||||
| 3-306-80 | 800 | 1000 | 2,26 | 15 | |||||||||||||
| 3-306-100 | 1000 | 1200 | 2,83 | 17,8 | |||||||||||||
| 3-407-20 | 40 | 70 | 200 | 410 | 28 | 30,5 | 55 | 80 | 82 | 50 | 48 | 49 | 15 | 3/8 | 0,77 | J74N | 10 |
| 3-407-25 | 250 | 460 | 0,96 | 11,2 | |||||||||||||
| 3-407-30 | 300 | 510 | 1,15 | 11,9 | |||||||||||||
| 3-407-35 | 350 | 560 | 1,35 | 12,9 | |||||||||||||
| 3-407-40 | 400 | 610 | 1,54 | 13,7 | |||||||||||||
| 3-407-50 | 500 | 710 | 1,92 | 15,6 | |||||||||||||
| 3-407-60 | 600 | 810 | 2,31 | 17,5 | |||||||||||||
| 3-407-70 | 700 | 910 | 2,69 | 19,4 | |||||||||||||
| 3-407-80 | 800 | 1010 | 3,08 | 21,5 | |||||||||||||
| 3-407-100 | 1000 | 1210 | 3,85 | 25,3 | |||||||||||||
| 3-407-31 | 40 | 80 | 200 | 410 | 28 | 30,5 | 55 | 90 | 70 | 50 | 48 | 54 | 15 | 3/8 | 1,01 | 12 | |
| 3-407-32 | 250 | 460 | 1,26 | 13 | |||||||||||||
| 3-407-33 | 300 | 510 | 1,51 | 14 | |||||||||||||
| 3-407-34 | 350 | 560 | 1,76 | 15,1 | |||||||||||||
| 3-407-35 | 400 | 610 | 2,01 | J75N | 16 | ||||||||||||
| 3-407-36 | 500 | 710 | 2,51 | 18,1 | |||||||||||||
| 3-407-37 | 600 | 810 | 3,02 | 20,1 | |||||||||||||
| 3-407-38 | 700 | 910 | 3,52 | 22,1 | |||||||||||||
| 3-407-39 | 800 | 1010 | 4,02 | 24,2 | |||||||||||||
| 3-50-30 | 50 | 100 | 300 | 525 | 28 | 30,5 | 70 | 115 | 75 | 60 | 48 | 17 | 17 | 1/2 | 2,36 | J76N | 25,6 |
| 3-50-40 | 400 | 625 | 3,14 | 28,5 | |||||||||||||
| 3-50-50 | 500 | 725 | 3,93 | 31,4 | |||||||||||||
| 3-50-70 | 700 | 925 | 5,5 | 37,2 | |||||||||||||
| 3-50-90 | 900 | 1125 | 7,07 | 43 | |||||||||||||
| 3-70-50 | 70 | 120 | 500 | 770 | 40 | 40,5 | 80 | 140 | 55 | 80 | 65 | 17 | 17 | 1/2 | 5,65 | J77 | 60 |
| 3-70-100 | 1000 | 1270 | 11,31 | 90 |
